Erneuerung der Heizungsanlage in der St. Gertrudkirche Altenwerder
Kirchen + Denkmale
Bauherr
HPA Hamburg Port Authority AöR
Architekt
Architekten Johannsen und Partner mbB
Ort
Hamburg-Altenwerder
Fertigstellung
2025
Leistungen
Sanitär · Heizung · Lüftung · Elektro
Besonderheiten
Wärmepumpe (Luft/Wasser)
Leistungsphasen
1 bis 8
Ausgangssituation

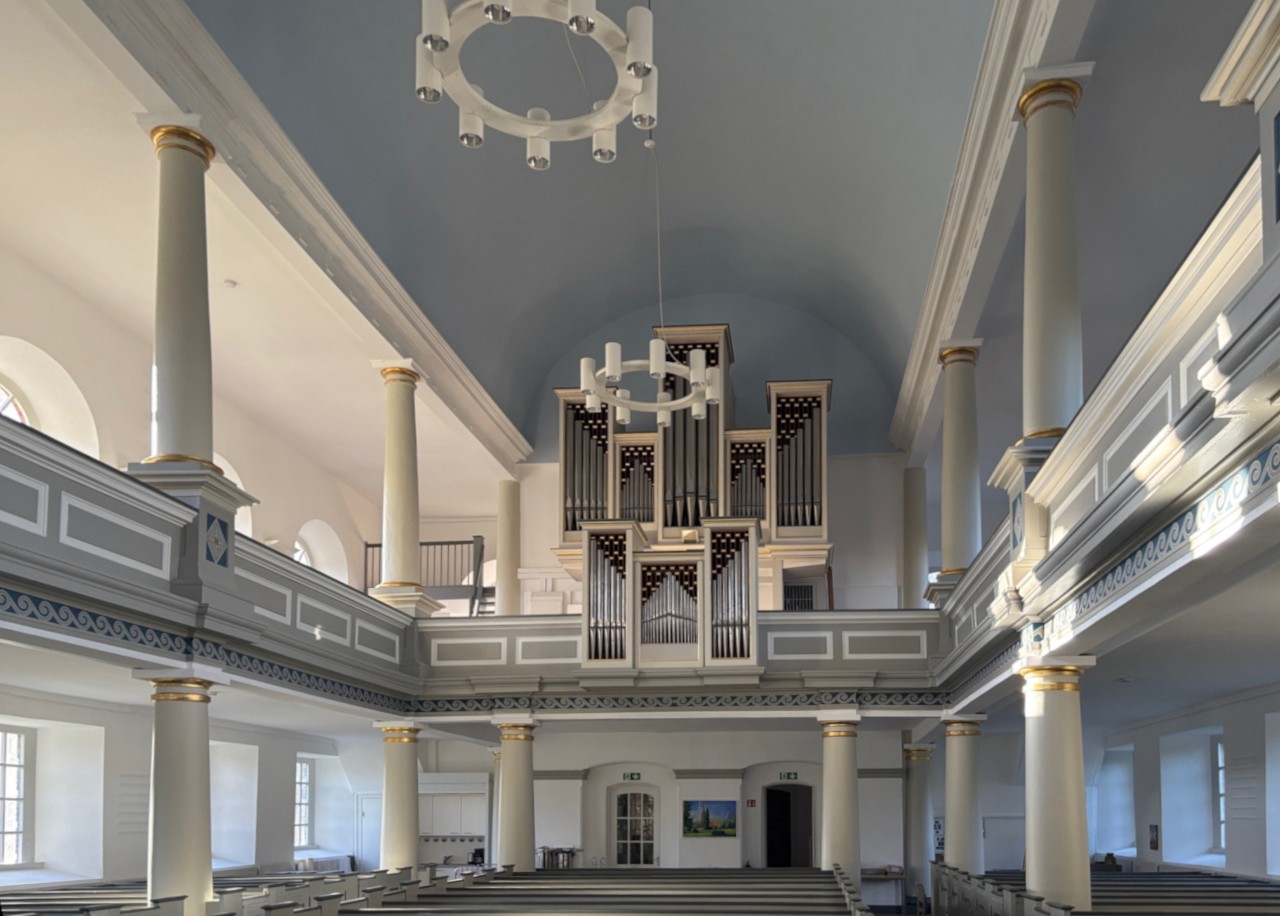

Die St. Gertrudkirche wurde vor knapp 200 Jahren im damaligen Fischer- und Bauerndorf Altenwerder erbaut. Das Dorf ist der Hamburger Hafenerweiterung gewichen, die Kirche ist heute das einzige verbliebene Gebäude im Grünzug um das Containerterminal Altenwerder.
Besitzerin des Kirchengrundstücks ist die Hafenbetreiberin HPA (Hamburg Port Authority), die Kirche ist an die ev.-luth. Thomas-Gemeinde Hausbruch-Neuwiedenthal-Altenwerder vermietet.
Im Rahmen der denkmalgerechten Sanierung wurden u.a. das Dach neu eingedeckt, die Fassade restauriert, der neoklassizistische Innenraum neu gestrichen und das Heizungssystem zukunftsfähig erneuert.
Umsetzung

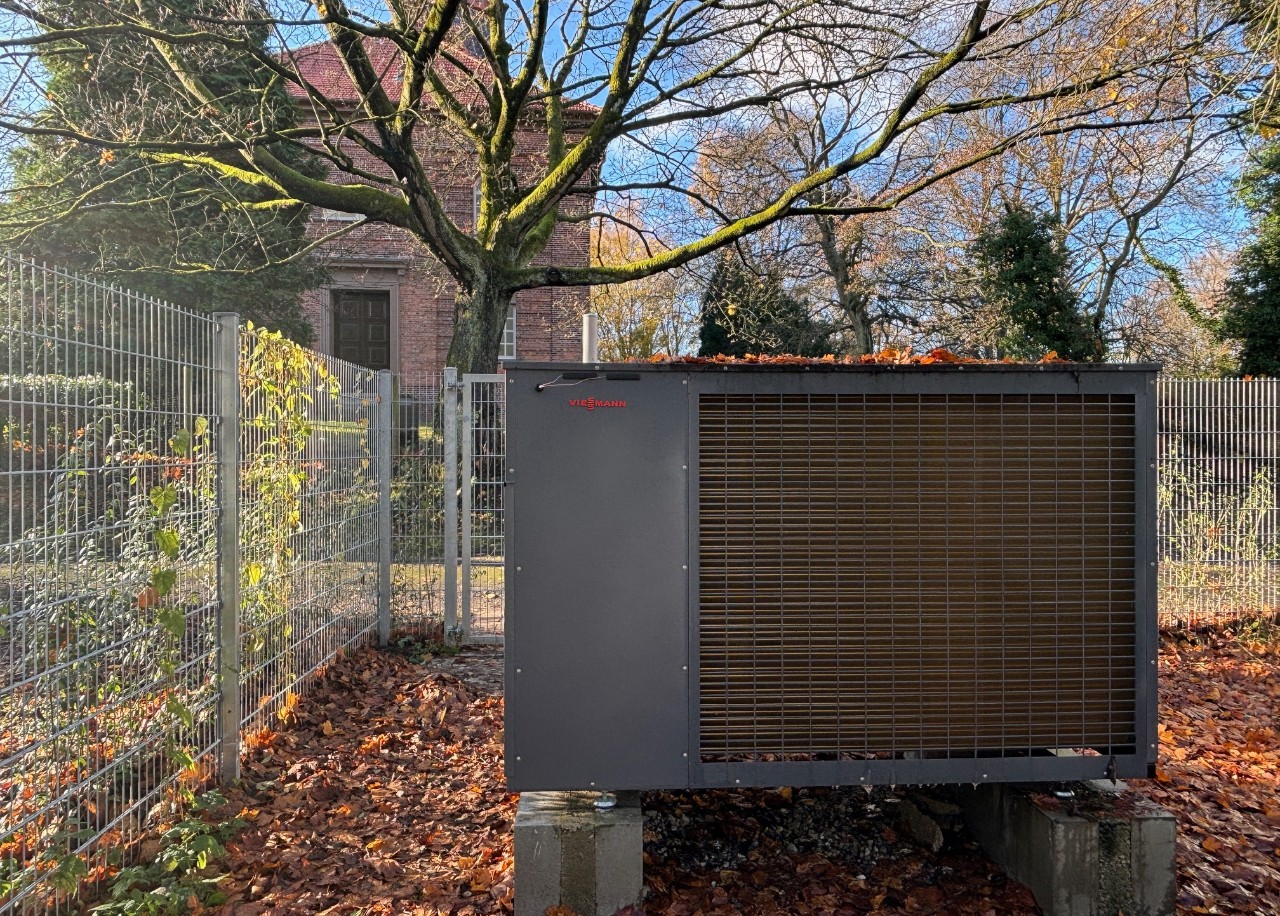

Die neue Wärmeerzeugung für die St. Gertrudkirche sollte CO2-neutral sein, daher entschied man sich, die alte Ölheizung durch eine Luft/Wasser-Wärmepumpe (64,4 kW) zu ersetzen. Die Wärmepumpe sowie der erneuerte und verstärkte Elektro-Hausanschluss befinden sich eingezäunt im Außenbereich der Kirche.

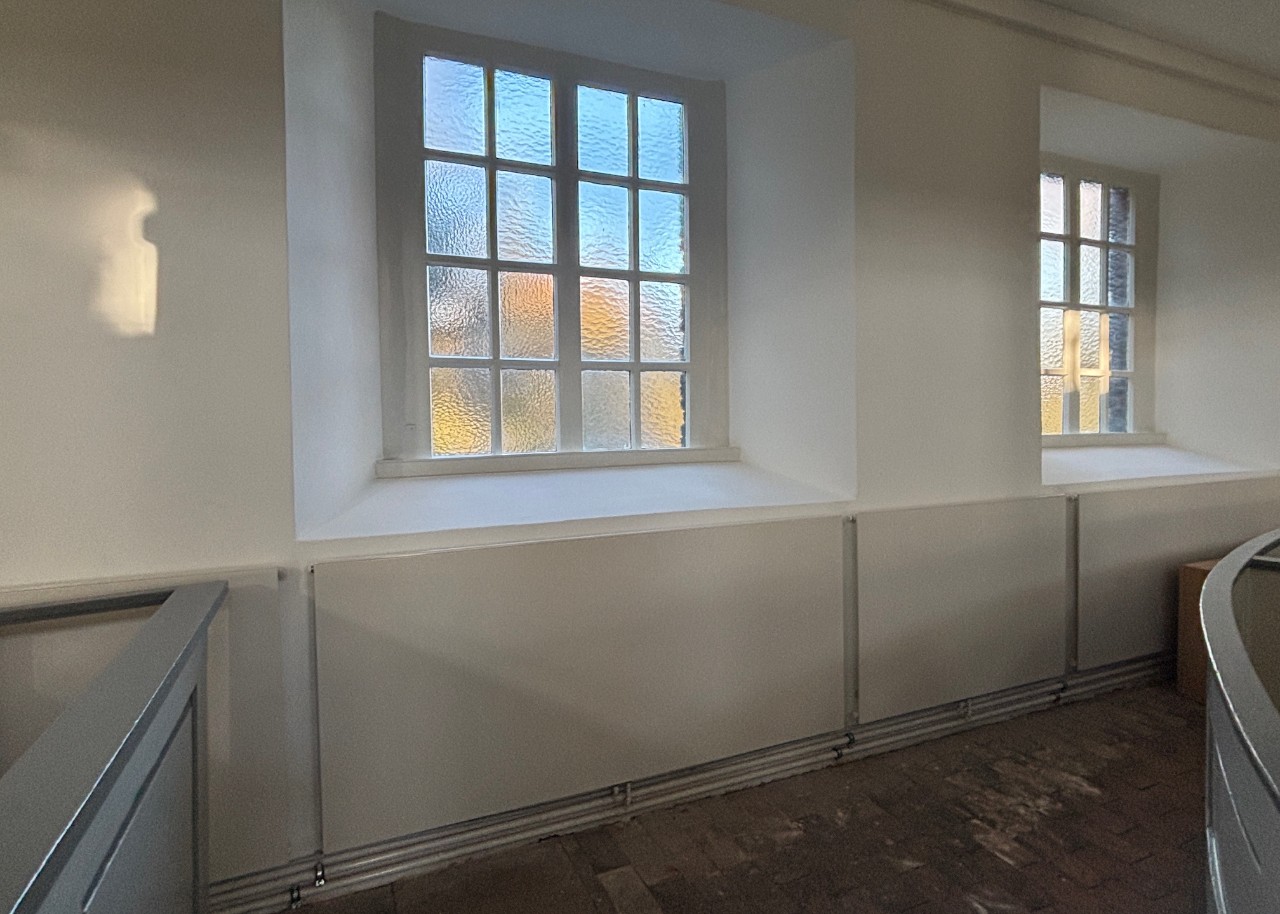

Die Wärmeabgabe in der Kirche erfolgt über zwei verschiedene Systeme: Warmwasser-Heizkörper und elektrische Bankstrahler. An den Außenwänden wurden Plan-Hygiene-Heizkörper installiert; Eingangsbereich, Nebenräume und Turm werden mit Röhrenradiatoren, vertikalen Heizwänden oder Plan-Heizkörpern beheizt. Die neuen Heizungsleitungen wurden im Erdgeschoss unter dem historischen Boden verlegt und auf der Empore mit Holzsockeln verkleidet.

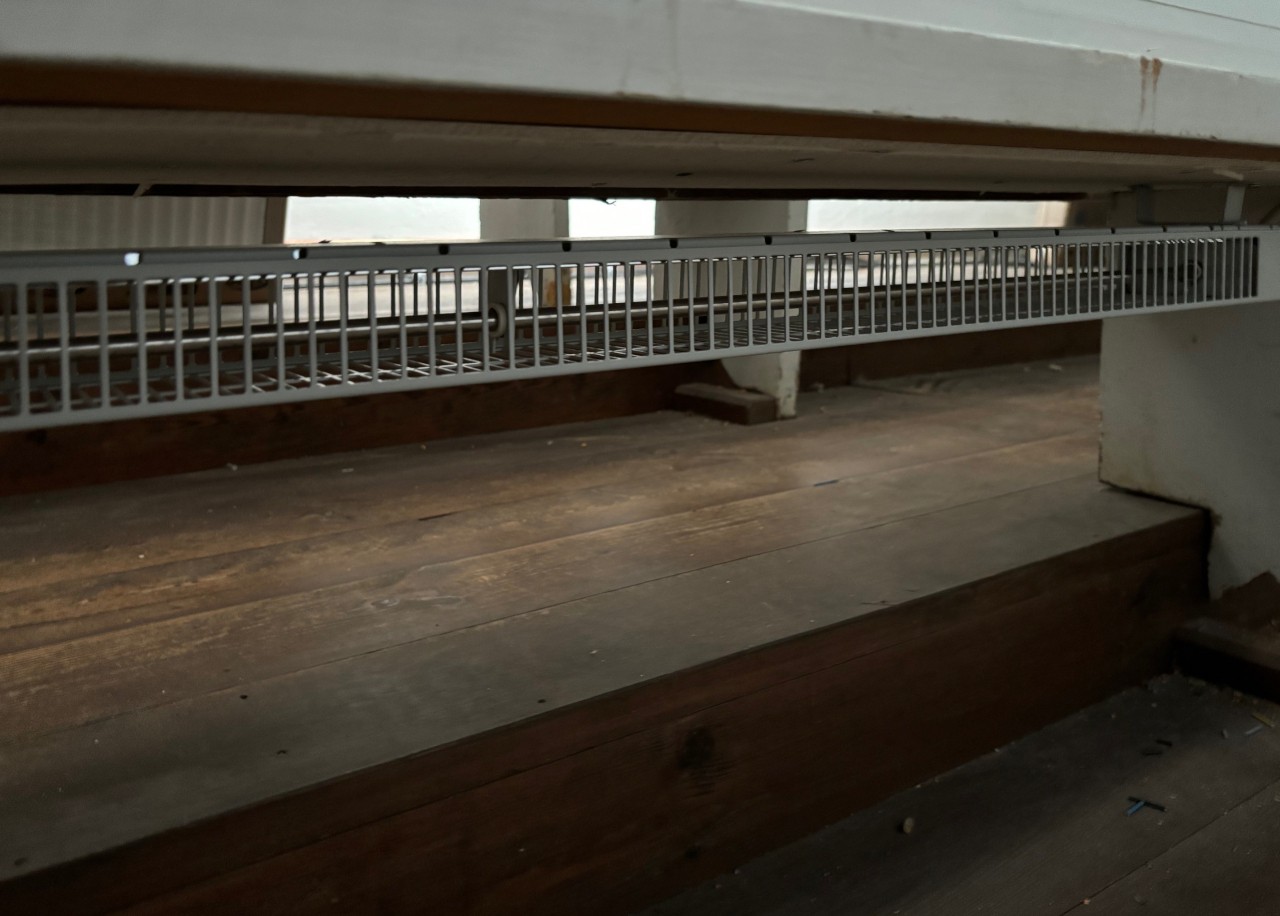

Das Kastengestühl im Erdgeschoss und die Kirchenbänke auf der Empore wurden mit Infrarot-Bankheizkörpern ausgestattet, die als körpernahes Heizsystem für Behaglichkeit sorgen. Die Bankheizung ist in sieben Segmente aufgeteilt, die abhängig von der Art der Nutzung und der Anzahl der Kirchenbesucher einzeln zugeschaltet werden können.

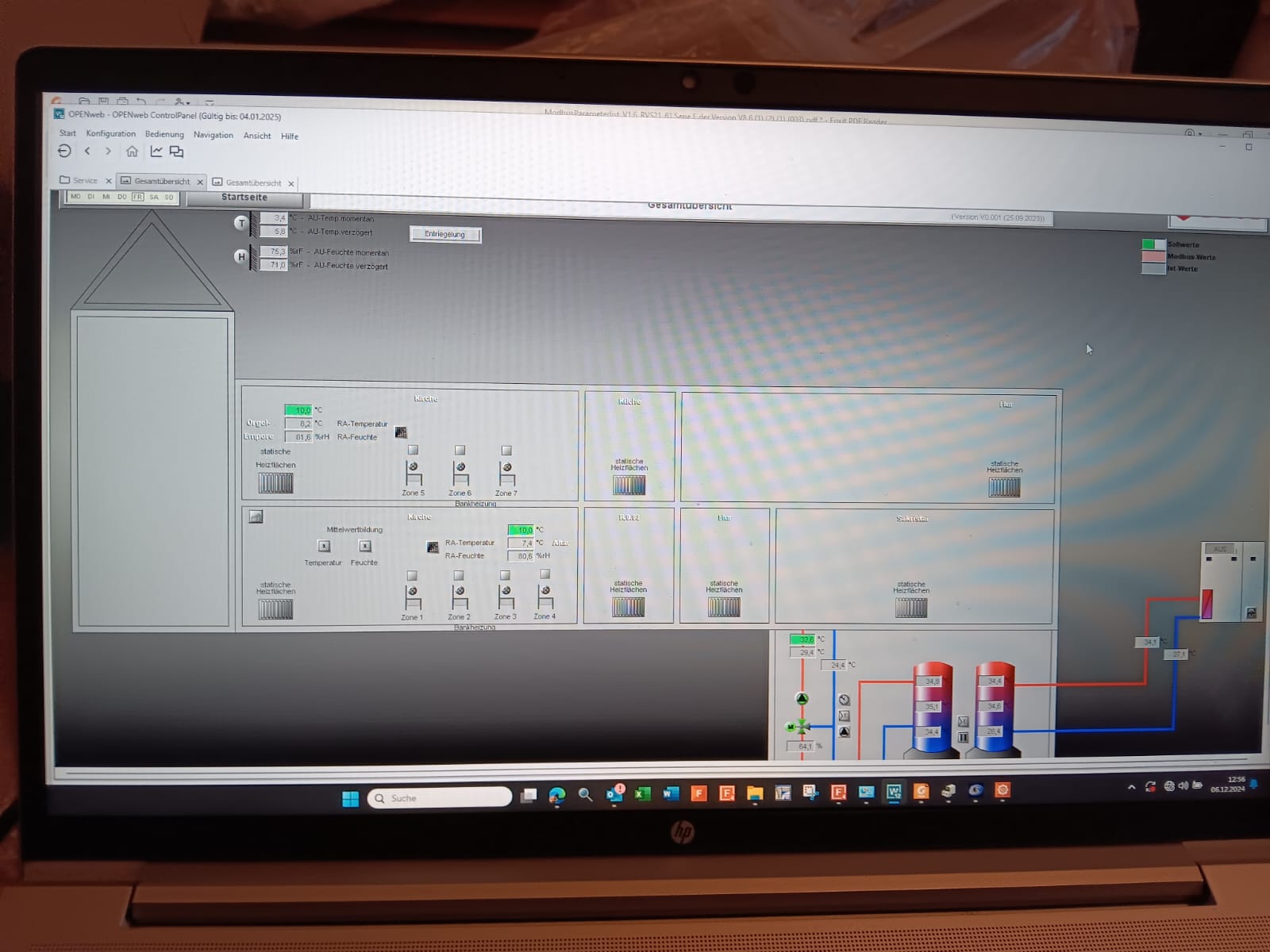

Regelung und Steuerung der Gesamtanlage erfolgen über eine Regelungstechnik mit spezifischer Automations-Software, die Grund- und Nutzungstemperaturen sowie eine Aufheizrampe (Aufheizgeschwindigkeit) vorgeben kann. Ein Fernzugriff ist möglich. Darüber hinaus ist das Regelsystem in die Gebäudeleittechnik der HPA integriert.
